三相３線式とは？仕組み・単相３線式との違い・電力計算方法をわかりやすく解説
- IoT 電力センサ
三相３線式は、工場やビルの設備で広く使われている配電方式です。
モーターやコンプレッサなど、
大きな電力を必要とする設備を効率よく動かすことができます。
この記事では、三相3線式の仕組み、単相3線式との違い、電力計算方法、
IoTセンサによる電力監視までわかりやすく解説します。
三相３線式の特徴
三相３線式のしくみは、次のポイントで成り立っています。
・３本の電線を使用 （位相が120度ずつずれた交流電圧を供給）
・電圧は 200Vまたは400Vが一般的
・周波数は 50Hz／60Hz に対応 （東日本50Hz、西日本60Hz）
・中性線不要 （3相電流の和がゼロになるため、帰り線がいらない）
仕組み自体はシンプルですが、高効率で安定した電力供給を行える方式です。
三相３線式はどんな場所で使われる？
三相３線式は、特にモーターなど大電力を必要とする設備で多く採用されています。
| 用途 | 具体例 |
|---|---|
| 製造設備 | プレス機・コンプレッサ・ヒーター |
| 輸送機器 | エレベーター・エスカレーター |
| 冷熱機器 | 空調機器・冷蔵設備 |
| 工業用機械 | ポンプ・ブロワー |
よく混同される「単相３線式」との違い
三相３線と単相３線は全く異なる配電方式です。混同しやすいため注意が必要です。
※単相３線のコラムはこちら。
| 配電方式 | 使う場所 | 電線構成 | 主な用途 |
|---|---|---|---|
| 三相３線 | 工場・大型設備 | 電線×3 | モーター・大電力機器 |
| 単相３線 | 住宅・小規模施設 | 電線×2＋中性線 | コンセント・家電 |
三相３線式の電力計算方法
三相3線式の電力は以下の公式で求めます。
| 皮相電力（VA）＝ √3（三相交流の係数）× 線間電圧（V）× 線電流（I） |
| 有効電力（W）＝ √3（三相交流の係数）× 線間電圧（V）× 線電流（I）× cosθ（力率） |
| 無効電力（var）＝ √3（三相交流の係数）× 線間電圧（V）× 線電流（I）× sinθ（無効電力の割合） |

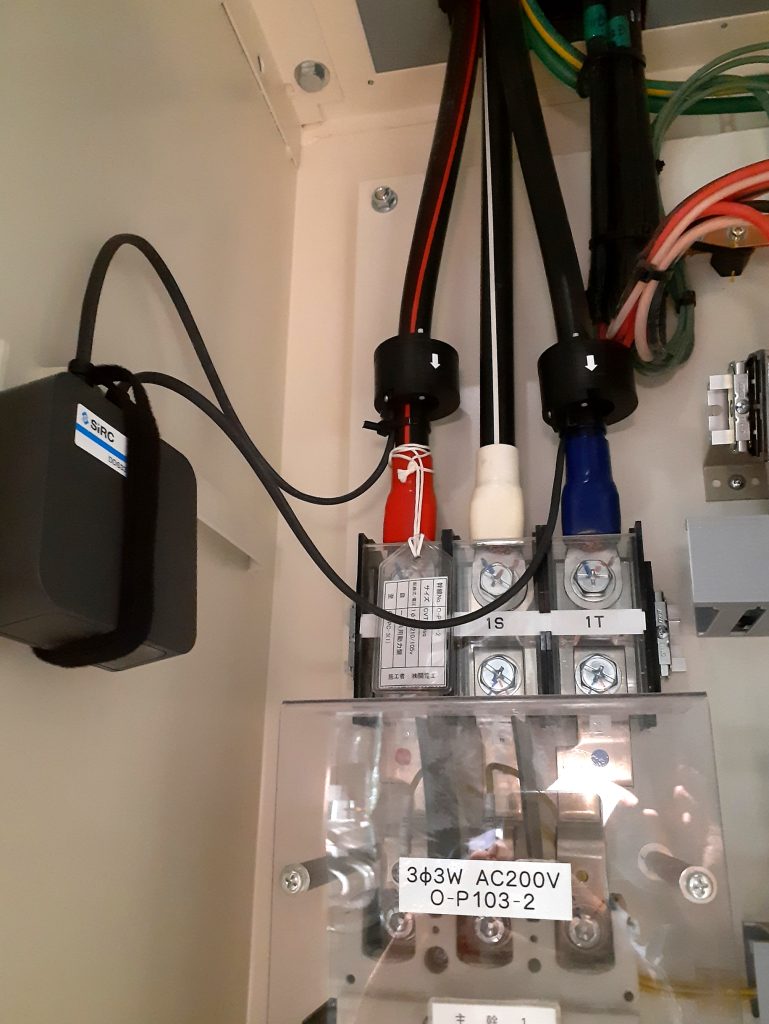

IoT電力センサは三相３線式に対応

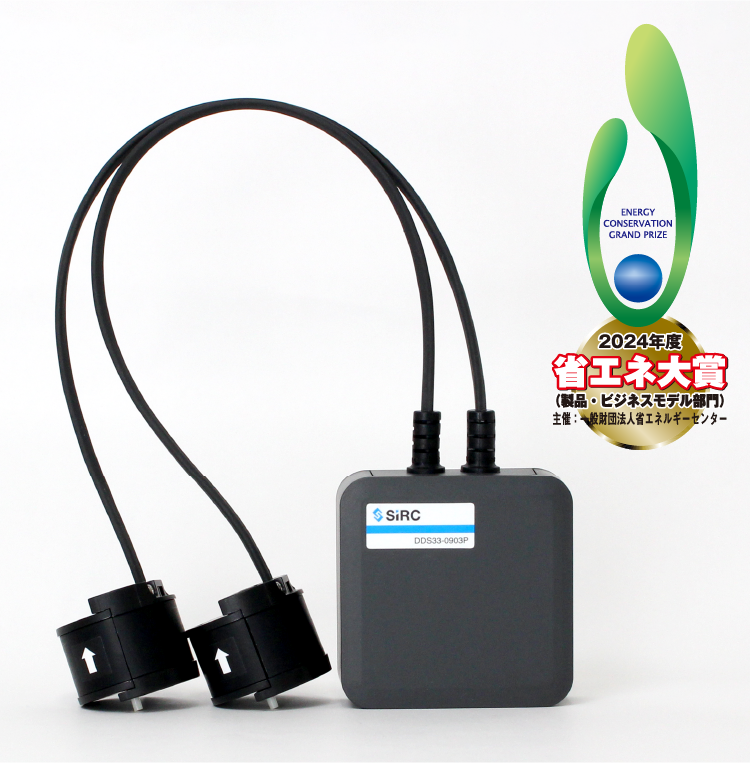

SIRCの IoT電力センサユニット は三相３線式にも、単相２線・３線式にも対応しています。
従来方式よりも短時間で設置でき、より正確な電力データの取得が可能です。
特長
・後付け15秒・工事不要
・ワイヤレス通信対応
・クラウドで自動グラフ化
・閾値設定で異常検知・アラーム通知
※アラーム通知はSIRCクラウドの機能
従来方式との違い
従来の計測方式では、クランプメーターや電力計を使った手動・定期測定が一般的で、
連続モニタリングや遠隔での異常検知が困難でした。
一方、SIRCの IoT電力センサユニットなら、
電線2本にセンサを取り付けるだけで三相電力をより正確に計測。
設備の電力監視をリアルタイムで行うことができます。
技術仕様（対応範囲）
| 参考IVケーブル径 | 5.5sq～325sq |
| 電流レンジ | 0～300A （ゼロカット電流 1.5% of FS） |
※詳細は取扱説明書をご確認ください。
活用例・効果
省エネ対策
使用量を見える化し、ムダ運転やトラブル兆候を発見
設備診断・保全
稼働状況を常時監視し、異常検知・メール通知が可能
まとめ
三相３線式は、工場や設備に欠かせない電力方式です。
電力を正しく把握することで、省エネ・保全・安定稼働につながります。
まずは、設備ごとの電力データを可視化することが第一歩です。
