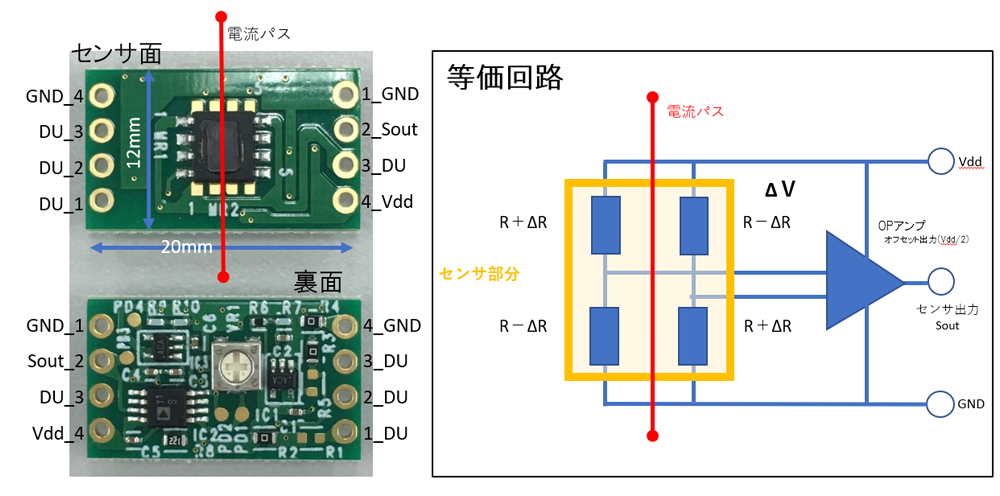

電力センサモジュール

電力センサモジュール

電力センサモジュール

■特徴

・超小型電力センサSIRCデバイスにより、交流/直流電力(電圧×電流)を
 コンパクトなモジュールで計測
・計装アンプにより、センス値を0V-Vddレベルで出力
・ソフトウエア無しで、リアルタイムにセンス値を出力
・非接触で電流計測可能
・大きな過電流耐量
・良好な原点復帰性(ヒステリシス極小
・良好な温度特性
・低消費電力 連続測定 6.4mA@3.0V

■用途

・スマートメーター、スマートコンセント
・高周波電力/電流計測 ※1
・漏電監視

※1 本モジュールは高周波設計しておりません。高周波計測のご要望は別途相談ください。
※  抵抗R1/R3/R4/R5はご使用方法により異なります
