IoT電力センサユニット TypeR / TypeC DDS33C / DDS33R

  • IoT 電力センサ
  • 高電圧配線不要・かんたん取り付け
  • 0.2秒の間隔で詳細なデータを計測
  • ワイドレンジ電源入力対応

0.2秒の間隔で計測可能な高速モデル

有線接続により0.2秒間隔での計測を実現しました。
これまで難しかった短時間で変化する電力データの収集が可能となり、加工機などの精密な動作を伴う機器などにおいて、より正確なデータ取得と異常検知の精度向上が期待できます。

※ 2025年6月、より使いやすい形状へと進化し新たに発売しました。リニューアルのポイントは こちら

※ 2024年発売モデルの商品ページは こちら

商品特長

TypeR／TypeC共通

高電圧の配線工事は不要で、かんたんに取り付けができます。
0.2秒間隔で、詳細なデータをリアルタイムに計測します。

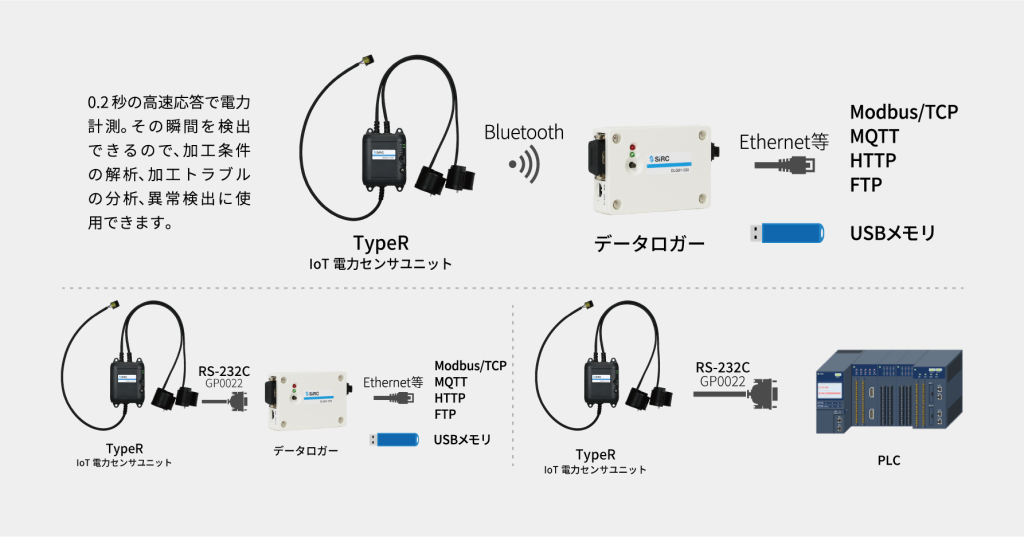

TypeR

PLCとの接続により、既存のデータ収集システムへ統合可能です。
RS-232C通信可能な機器との接続により高速データ取得ができ、加工条件解析による品質安定化や、これまで取り逃していた異常値の検出や設備の劣化診断などの予知保全に貢献します。

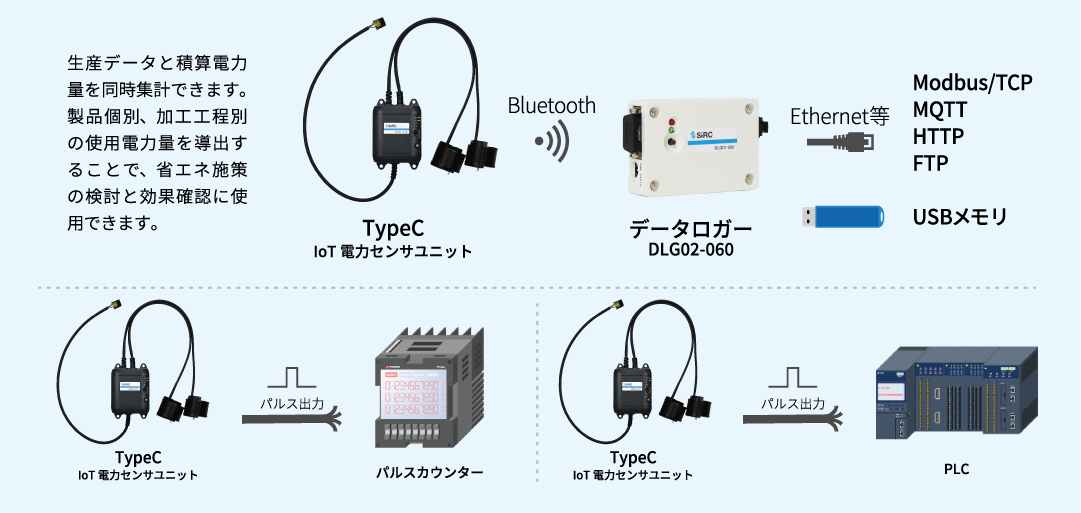

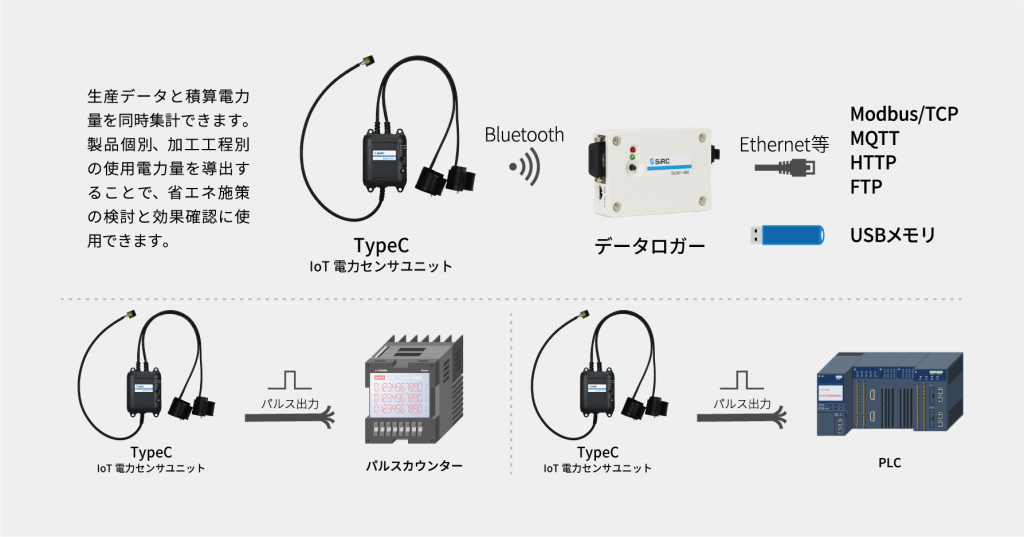

TypeC

簡単に生産データに消費電力量を紐づけることができ、製造工程で使用した電力量を個々の製品ごとに算出します。
カーボンフットプリントの算出だけでなく、生産ラインの工程改善や待機電力の削減などの電力削減施策の立案が可能です。





商品仕様

型番 DDS33-0903R
DDS33-0903C		 DDS33-1510R
DDS33-1510C		 DDS33-2520R
DDS33-2520C		 DDS33-3530R
DDS33-3530C
センサ
ヘッド
形状		 外径 Φ43mm Φ43mm Φ49mm Φ65mm
内径
(センサ口径)		 Φ9.6mm Φ15mm Φ25mm Φ35mm
参考
IVケーブル※		 5.5～22sq 38～60sq 100～200sq 250～325sq
長さ 37mm 37mm 37mm 37mm
電流レンジ 0～30A 0～100A 0～200A 0～300A
ゼロカット電流 0.45A 1.5A 3A 4A
計測対象 三相3線 / 単相3線 / 単相2線（50Hz / 60Hz）
計測項目 積算電力量、有効電力、皮相電力
計測・通信間隔 0.2秒
電圧レンジ 単相設定 ： 100V/200V　　三相設定 ： 200V/400V
電力レンジ 電圧レンジ×電流レンジによる
電力精度の目安 ±3％ of F.S.
通信仕様 Bluetooth（TypeR／TypeC共通）
RS-232Cシリアル通信（TypeR）
パルス出力×1、リセット入力×1（TypeC)
電源　電圧・電流 DC 12～24V　±10%（50mA以下）
メモリ用電源 リチウム電池 CR-123A

※ JIS C3307 IVケーブル





詳しい内容は、カタログや取扱説明書でご確認いただけます。
