単相３線式とは？オフィスや家庭でよく使われている電気のしくみ

IoT 電力センサ

単相3線式は、
3本の電線（電圧線2本＋中性線1本） を使って、
100Vと200Vの両方の電気を使える配電方式 です。

日本の一般住宅やオフィスなどで広く採用されており、
消費電力の大きな家電にも対応できる、使い勝手のよいしくみです。

単相3線式の基本構造と特徴

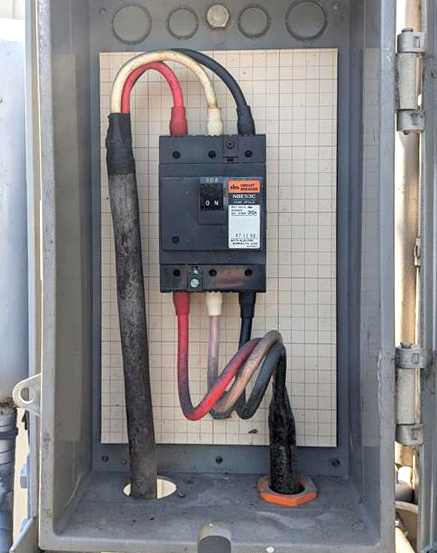

単相3線式は、
・赤色の電圧線
・黒色の電圧線
・白色の中性線
の3本で構成されています。

赤または黒＋白＝ 100V
赤＋黒＝ 200V

という関係になっており、
同じ配線のまま複数の電圧が使えるのが大きな特徴です。

なお、同じ「3本の電線」を使う方式に三相3線式がありますが、
こちらは主に工場の動力機器向け。
単相3線式は、一般家庭やオフィスなどに適した配電方式です。

単相3線式の導入と運用のメリット

すでに単相3線式が引き込まれている住宅では、
比較的簡単な屋内配線工事で 200V対応の電化製品 を使えるようになります。

たとえば、

・IHクッキングヒーター
・高性能エアコン
・電気温水器
・業務用洗濯機　など

電力を多く使う機器には200Vが適しています。

用途に合わせて100Vと200Vを使い分けることで、
電気料金の単価を変えずに、機器を効率よく運用できます。

従来の電力計測の課題

これまで設備ごとの電力を後付けで測るには、
電線へ変流器（CT）を複数個所取り付け、
その信号線を電力計まで配線する工事が必要でした。

この方法は、

・工事が大がかり
・専門知識が必要
・時間とコストがかかる

といった負担があります。

また、力率を考慮しない計測では、
実際の電力と大きな誤差が出ることもありました。

IoT電力センサは、単相３線式、三相３線式にも対応

SIRCの IoT電力センサユニットは単相３線式、三相３線式にも対応しています。
従来方式よりも短時間で設置でき、より正確な電力データの取得が可能です。

特長

・後付け15秒・工事不要
・ワイヤレス通信対応
・クラウドで自動グラフ化
・閾値設定で異常検知・アラーム通知

※アラーム通知はSIRCクラウドの機能

従来方式との違い

従来の２電力計法では、3本すべての電線にセンサを取り付ける複雑な工程が必要でした。
一方、SIRCの IoT電力センサユニットなら、
電線2本にセンサを取り付けるだけで電力をより正確に計測できます。

力率を加味できるので、より正確な消費電力量の把握が実現します。

IoT電力センサの活用例

・空調機や温水器など、設備ごとの電力を見える化
・省エネポイントの特定
・異常の早期発見
・予知保全への活用

取り付けは 工具・工事不要、約15秒。
力率も加味した正確な電力を把握できます。

さらに SIRCクラウドと連携することで、
時系列分析やデータの遠隔確認も可能です。

この取り組みは、
2024年度省エネ大賞
「資源エネルギー庁長官賞（電気需要最適化分野）」
を受賞するなど、評価も高まっています。

まとめ

SIRCは、単相3線式を含むさまざまな配電方式に対応した、
電力計測ソリューションを提供しています。

設備の電力を正しく把握することは、省エネや脱炭素への第一歩です。
商品の詳細や導入のご相談は、お気軽にSIRCまでお問い合わせください。
