IoT電力センサユニット DDS33P / DDS13P
- IoT 電力センサ
- 取り付け簡単！ワンタッチ 15 秒
- CTとは全く異なる独自の計測方式
- ワイヤレスで電気・配線工事レス
工場における省エネ・電力計測の課題
何から手を付けていいか
分からない
人手が足りず
後回しになっている
正確な数値なのか
不安
IoT電力センサユニットを活用すれば
設備ごとの電力把握で
省エネポイントが分かる！
計測データを
自動でグラフ化！
力率計測でより正確な
消費電力量が分かる！
工場・製造現場における省エネの取り組みには、
設備ごとの電力量の把握が必要不可欠です。
取り付けは工具・工事不要、わずか15秒で完了！
省エネポイントを洗い出すことで、
実効性のある省エネ対策が立案できます。
導入メリット
消費電力の見える化
「どこで」「どれだけ」電力を使っているかを把握することで、
省エネポイントを洗い出すことができます。
節電効果の確認

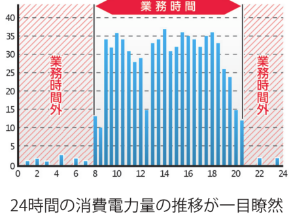

24時間消費電力量を見える化することで、
業務時間外のムダや機械の異常を確認できます。
カーボンフットプリントの把握
SIRCクラウドを活用することで、
取引先のCO2排出量削減努力の効果を
確認することができます。
品質不良の未然防止
加工品質のバラつきはエネルギーに反映されるため、
電力計測で高品質な条件を導けます。
異常の検出

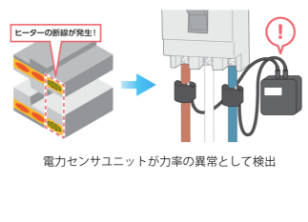

ヒーター断線を力率異常として検出することで、
異常の早期発見につながります。
商品特長
取り付け簡単15秒
三相3線、単相2線・3線のうち、2本の電線にクランプするだけで取り付け完了。
特別な資格や技術がなくても、どなたでも簡単に取り付けできます。
より正確な「有効電力」を計測
CT等で行う力率を考慮しない簡易計測では、実測値と80%もの誤差になることも。
IoT電力センサユニットは、独自のアルゴリズムで力率を計測し、
より正確な消費電力が把握できます。
電気・配線工事レス
計測データはBluetoothで送信し、電池駆動だからワイヤレス。
電気・配線工事なしで設置することができます。
設備の予知保全にも
電力や力率の観点から、設備異常の把握が可能です。
適切なタイミングでメンテナンスすることで、
ムダな電力の削減や品質コントロールに貢献します。
システム構成

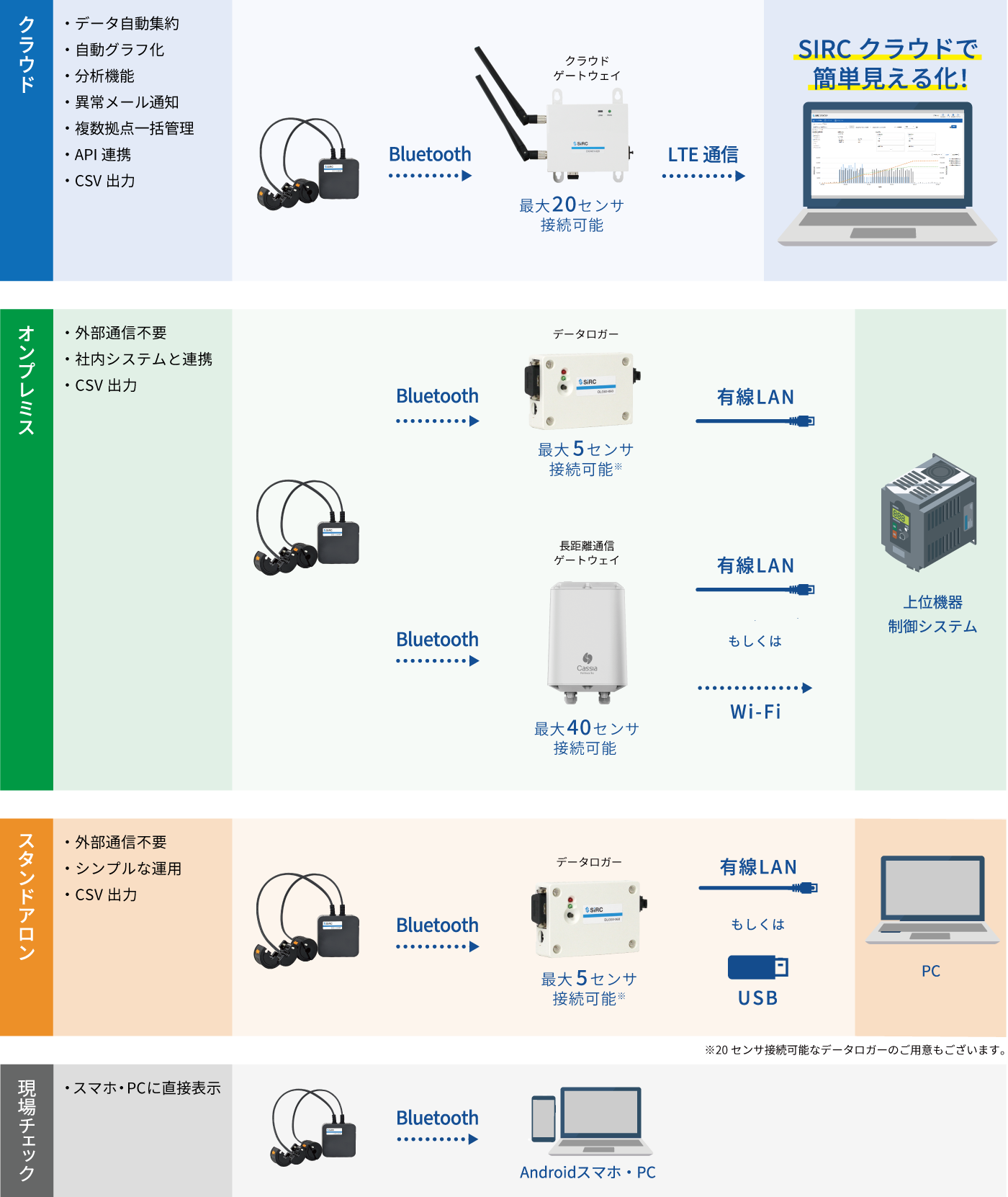

現場のニーズに合わせたデータ集計方法をお選びいただけます。
商品仕様
DDS33シリーズ 三相タイプ
| 項目 | 仕様 | 備考 | |||
| 型番 | DDS33-0903P | DDS33-1510P | DDS33-2520P | DDS33-3530P | |
| センサロ径 | Φ 9.6 | Φ 15 | Φ 25 | Φ 35 | 取付可能な最大ケーブル径 |
| 参考Ⅳケーブル | 5.5～22sq | 38～60sq | 100～200sq | 250～325sq | JISC3307 |
| 電流レンジ | 0A～30A | 0A～100A | 0A～200A | 0A～300A | ゼロカット電流 1.5% of FS |
| 電圧レンジ | 200V ／ 400V （DIP SW切替） | ||||
| 計測対象 | AC三相3線式、50Hz ／ 60Hz（DIP SW切替） | ||||
| 計測項目 | 積算電力量 ／ 有効電力 ／ 皮相電力 | ※参照 | |||
| 計測間隔・通信間隔 | 10秒 ／ 1秒（DIP SW切替） | ||||
| 電力レンジ | 電圧レンジ × 電流レンジによる | AC電圧はDIP SW切替 | |||
| 電力精度の目安 | ± 3.0％ of FS （25℃、50Hz ／ 60Hz・AC200V ／ 400Vの正弦波、力率= 1） | センサヘッド中心に被測定電線が通る場合 | |||
| 通信仕様 | Bluetooth | 見通し距難 約100m以内 | |||
| 電池寿命の目安 | 約3年（常温20℃、通信間隔10秒） | Panasonic製（産業用） | |||
| 使用電池 | リチウム電池 CR-123A × 2個 | ||||
| センサヘッドサイズ | 直径 Φ 43mm 長さ37mm | 直径 Φ 43mm 長さ37mm | 直径 Φ 49mm 長さ37mm | 直径 Φ 65mm 長さ37mm | 突起部除く |
| 制御通信ユニットサイズ | W 80mm × D 80mm × H30mm ／ ケーブル長：350mm | 突起部除く | |||
| センサヘッド部 重量 | 約75g × 2 | 約75g × 2 | 約90g × 2 | 約130g × 2 | |
| 制御通信ユニット部 重量 | 約110g | 電池含む | |||
| 使用周囲温度 | -10 ～ 50℃ | 氷結・結露無きこと | |||
| 使用周囲湿度 | 20 ～ 80%Rh | 氷結・結露無きこと | |||
| 保存温度 | -10 ～ 60℃ | 氷結・結露無きこと | |||
※力率は有効電力／皮相電力から計算します。電流の実効値は皮相電力／電圧レンジから計算します。
DDS13シリーズ 三相タイプ
| 項目 | 仕様 | 備考 | |
| 型番 | DDS13-0903P | DDS13-1510P | |
| センサロ径 | Φ 9.6 | Φ 15 | 取付可能な最大ケーブル径 |
| 参考Ⅳケーブル | 5.5～22sq | 38～60sq | JISC3307 |
| 電流レンジ | 0A～30A | 0A～100A | ゼロカット電流 1.5% of FS |
| 電圧レンジ | 100V ／ 200V （DIP SW切替） | ||
| 計測対象 | AC単相2線式 ／ 3線式、50Hz ／ 60Hz（DIP SW切替） | ||
| 計測項目 | 積算電力量 ／ 有効電力 ／ 皮相電力 | ※参照 | |
| 計測間隔・通信間隔 | 10秒 ／ 1秒（DIP SW切替） | ||
| 電力レンジ | 電圧レンジ × 電流レンジによる | AC電圧はDIP SW切替 | |
| 電力精度の目安 | ± 3.0％ of FS （25℃、50Hz ／ 60Hz・AC100V ／ 200Vの正弦波、力率= 1） | センサヘッド中心に被測定電線が通る場合 | |
| 通信仕様 | Bluetooth | 見通し距難 約100m以内 | |
| 電池寿命の目安 | 約3年（常温20℃、通信間隔10秒） | Panasonic製（産業用） | |
| 使用電池 | リチウム電池 CR-123A × 2個 | ||
| センサヘッドサイズ | 直径 Φ 43mm、長さ37mm | 突起部除く | |
| 制御通信ユニットサイズ | W 80mm × D 80mm × H30mm ／ ケーブル長：350mm | 突起部除く | |
| センサヘッド部 重量 | 約75g × 2 | ||
| 制御通信ユニット部 重量 | 約110g | 電池含む | |
| 使用周囲温度 | -10 ～ 50℃ | 氷結・結露無きこと | |
| 使用周囲湿度 | 20 ～ 80%Rh | 氷結・結露無きこと | |
| 保存温度 | -10 ～ 60℃ | 氷結・結露無きこと | |
※力率は有効電力／皮相電力から計算します。電流の実効値は皮相電力／電圧レンジから計算します。
