Technology

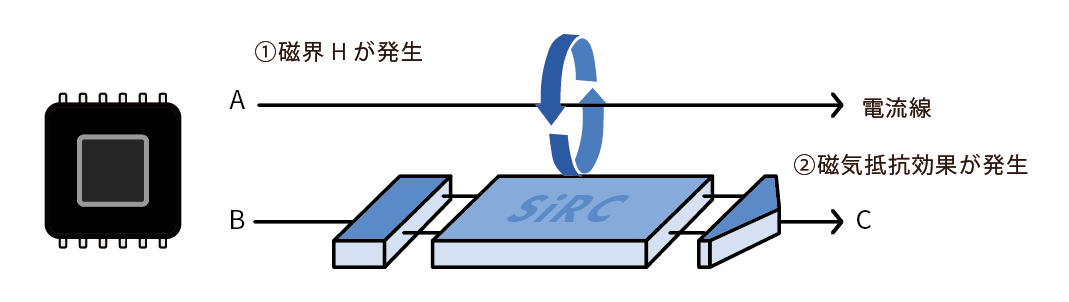

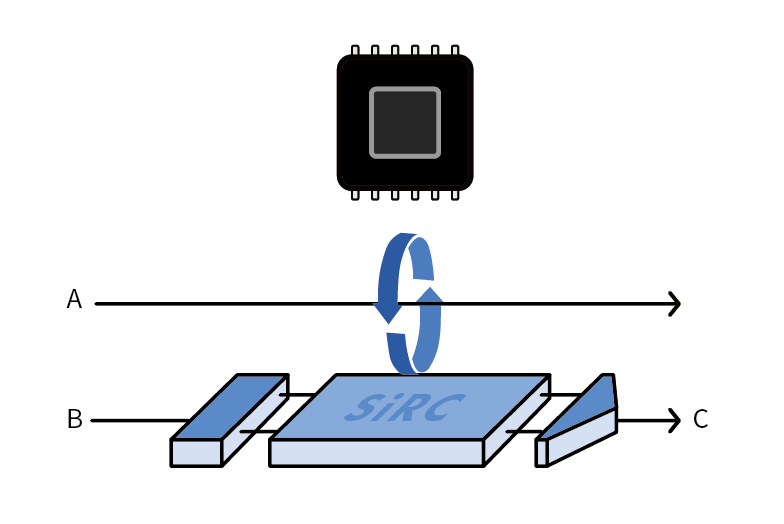

A×B＝C

定電圧電源電流電流に比例した電圧

CT、ホール素子、シャント抵抗、ロゴスキーコイル、GMR、TMR

・電流計
・ストリングス監視

1)　交流直流、高周波、大電流計測
2)　温度特性
3)　原点復帰特性
4)　超小型
5)　非接触
6)　リアルタイム

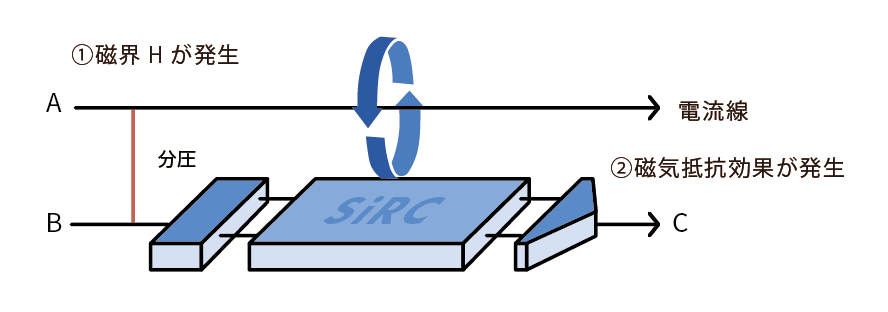

A×B＝C
定電圧電源×電源＝電流に比例した電圧

1. 交流電圧
2. 直流電圧1. 交流電流
2. 直流電流1. 交流：瞬時電力
（有効電力、皮相電力）
2. 直流：放電電力、
　充電電力

・電力計/バッテリーモニター
・スマートコンセント
・非接触急速充電器
・モーター制御、インバーター
・太陽光発電/燃料電池
・電力トランスデューサ

1)　1個で電力値を直接出力
2)　超小型
3)　低速AD、低価格CPU
　　→スペースが限られた場所
　　　システム全体のコスト減
4)　非接触
5)　リアルタイム

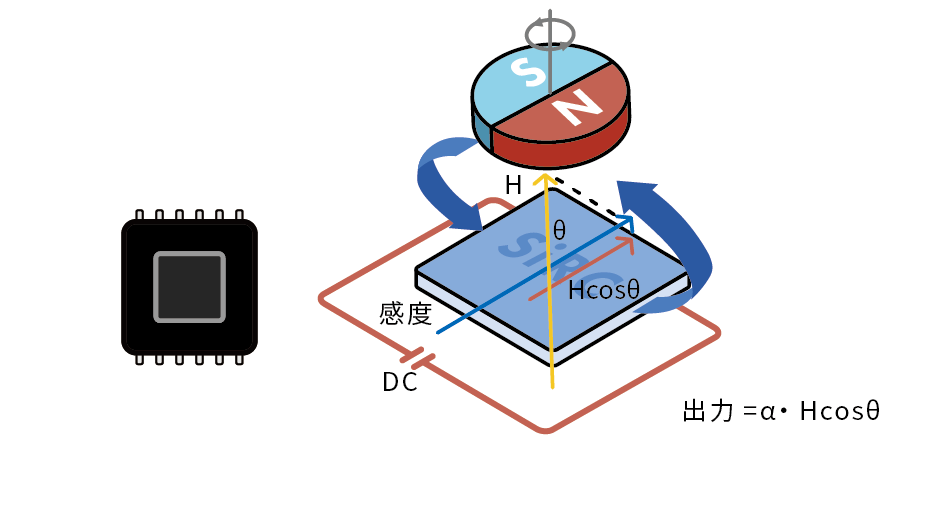

A×B＝C

定電圧
又は
定電流 磁界 角度に相当する電圧信号
（2個のセンサから90°
位相が異なる正弦波電圧信号）

AMRセンサ、ホール素子など

・ロボット
・モーター
・検針
・FA

1)　温度特性
2)　原点復帰特性

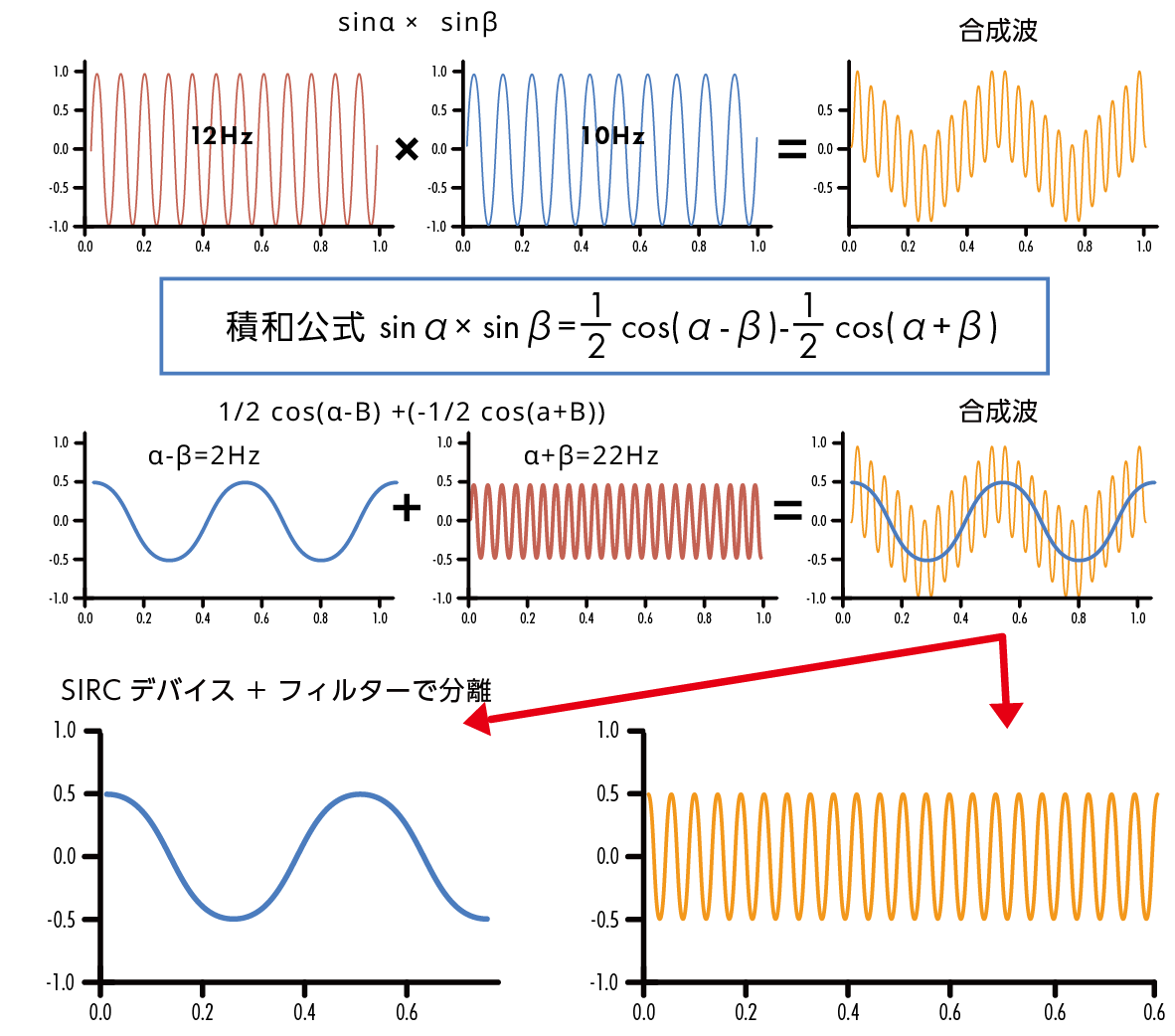

A×B＝C

任意交流信号 A近傍の交流信号 Aの周波数-B周波数＝（ビート、うなり周波数）

・なし
　（電流注入型の変調器、復調器）

・超音波モニター、医療機器、
　故障・予兆診断、セキュリティ
・通信（PLC、水中）
・音波関連機器
・リアルタイムスペクトラムアナライザー
・距離センサ（車等）

・電流注入型の変調機、
　復調機に比べ消費電力は小さい
・入力ー出力間絶縁
